Córas Leictreach Hidreafhuinneamh

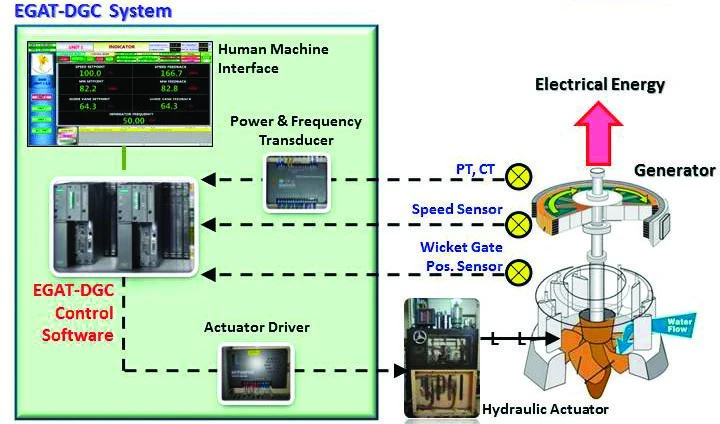

De ghnáth is féidir córas leictreach stáisiún hidreachumhachta a roinnt ina chodanna éagsúla, mar shampla gineadóirí hidrileictreacha, trealamh voltais gineadóra, príomh-chlaochladáin, gairis dáilte cumhachta ardvoltais, córais chumhachta chúnta, agus chórais bhunaithe, mar a thaispeántar sna boscaí líne soladacha i an figiúr seo a leanas.

Tá an gineadóir hidrileictreach agus an phríomhshreangú leictreach cosúil le croí agus aorta an chórais leictreachais. Tiontaíonn an gineadóir hidrileictreach an t-aschur rothlach fuinnimh mheicniúil a dhéanann an tuirbín hidreafhuinneamh ina fhuinneamh leictreach, arb é foinse aschur fuinnimh leictreach an stáisiúin hidreachumhachta é. De ghnáth is féidir le héifeachtúlacht hidrea-ghineadóirí thart ar 98% a bhaint amach. Faoi láthair, is é 889 MVA an toilleadh uasta atá ag gineadóirí hidrileictreacha atá ag feidhmiú sa tSín. Is í an phríomhshreangú leictreach an gineadóir hidrileictreach, trealamh voltais an ghineadóra, an príomh-chlaochladán, an gléas dáilte ardvoltais, an chórais chumhachta, srl a nascadh ar bhealach iomchuí chun na feidhmeanna a bhaineann le tarchur fuinnimh leictreach, borradh, bailiú, dáileadh agus seoladh a bhaint amach.

Tarchuireann trealamh voltais an ghineadóra an fuinneamh leictreach a ghineann an gineadóir hidrileictreach chuig an bpríomh-chlaochladán. Tá tréithe ardvoltais agus ard srutha ag an sreabhadh fillte. De ghnáth bíonn an córas cumhachta cúnta agus feiste excitation an aonaid ceangailte leis an soláthar cumhachta as seo. Faoi láthair, tá leibhéil voltais na ngineadóirí i stáisiúin hidreachumhachta curtha i ngníomh suas le 24 kV. Ag smaoineamh ar na tosca ar nós buaic-rannpháirtíocht an stáisiúin hidreachumhachta agus athrú minic an aonaid, is minic a shuiteáiltear an scoradán ciorcaid gineadóra-gineadóra ag asraon an ghineadóra tuirbín. Is gnách gur bus céim iata seoltóir nasc lúb lúb voltais ghineadóir an aonaid acmhainne mhóir.

Is é an príomh-chlaochladán acomhal an trealaimh voltais gineadóra agus an fheiste dáilte cumhachta ardvoltais. Ardaíonn sé voltas an ghineadóra go dtí an voltas tarchuir chun an sruth tarchuir a laghdú, agus ar an gcaoi sin cailliúint tarchuir agus costas ábhartha na heangaí cumhachta a laghdú go héifeachtach. Go ginearálta, is mó an toilleadh suiteáilte agus is faide an fad tarchuir, is airde an voltas tarchuir. Faoi láthair, tá leibhéal voltais tarchuir na stáisiún hidreachumhachta sa tSín suas le 750 kV.

Úsáidtear an gléas dáilte cumhachta ardvoltais chun an fuinneamh leictreach a sheolann an príomh-chlaochladán a bhailiú agus a sheoladh chuig an gcóras cumhachta tríd an réimse asraon. Cuimsíonn sé go príomha trí chineál feiste dáilte cumhachta oscailte, lascthrealamh iata miotail inslithe gáis (GIS) agus feiste dáilte cumhachta hibrideach. Ó tharla go bhfuil an chuid is mó de na stáisiúin hidreachumhachta lonnaithe i gceantair ard sléibhe agus canyon, is minic a bhíonn leagan amach na bhfeistí dáileacháin ardvoltais srianta. Dá bhrí sin, is é GIS leis an iontaofacht is airde agus an leagan amach is dlúithe ach costas réasúnta ard an chéad rogha le haghaidh feistí dáileacháin ardvoltais i stáisiúin hidreachumhachta sa tSín. 800 kV. Is gnách go n-úsáideann línte ardvoltais atá ag dul as oifig de stáisiúin hidreachumhachta cáblaí cumhachta ardvoltais nó línte tarchuir iata miotail inslithe gáis (GIL).

Faigheann an córas cumhachta plandaí cumhacht ó aonaid, greillí cumhachta, srl., Agus soláthraíonn sé cumhacht d’ualaí (pointí) mar oibríochtaí aonad gléasra cumhachta, soilsiú, trealamh poiblí, agus trealamh cumhachta limistéar damba de réir riachtanais na saoráidí cumhachta. Úsáidtear an córas bunáite chun gnáthoibriú chóras leictreach an stáisiúin hidreachumhachta agus sábháilteacht daoine agus trealaimh a chinntiú. Faoi láthair, baineann córas bunáite an stáisiúin hidreachumhachta úsáid iomlán as uisce an taiscumar, as struchtúr cruach faoi uisce agus as an gcorp nádúrtha chun an fhriotaíocht ar an talamh a laghdú. Is ráthaíochtaí tábhachtacha iad an córas cumhachta cúnta agus an córas bunáite maidir le sábháilteacht, iontaofacht agus oibriú eacnamaíoch stáisiúin hidreachumhachta. Déantar a dtrealamh agus a sreangú a dháileadh go forleathan i gcodanna éagsúla de stáisiúin hidreachumhachta.
